WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Lun 11 Jan 2010 - 10:40

J'ai une interrogation personnelle sur un choix de transmission DMX sans fil. Après recherches sur internet, et trouvailles diverses, US, britanniques et chinoises. J'ai constaté que les blackboxs Thomann se démarquaient souvent dans les forums:



Cependant, le tarif est là aussi : pas moins de 1000 euros pour le lot émetteur/récepteur. Personnellement, j'avais l'intention d'allier le DMX WIFI au DMXis des australiens ENTTEC :

http://www.enttec.com/index.php?main_menu=Products&pn=70570&show=description




pour piloter les gradateurs depuis mon macbook et pouvoir me promener sur les différents décors avec mon pupitre virtuel et sauvegarder mes configs pour les futurs retakes ou autres numéros d'émissions TV, séries, etc...

Bref en DMX WIFI, il me fallait un petit boitier, transportable et auto-alimenté si possible étant donné que le boitier DMXis est déjà collé au Macbook.

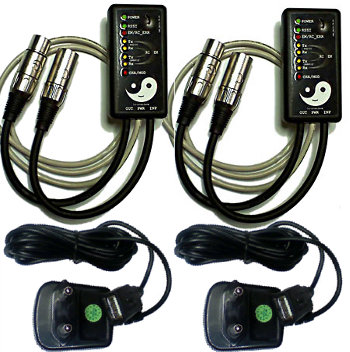

J'ai donc trouvé çà :


Créé par USITT et en vente chez Prozic entre autres pour 390 euros le lot, alimenté par USB, assez petit, longue portée et possibilité d'utilisation en relais pour allonger la portée. Je pense que c'est l'idéal pour moi, je cherche à avoir vos avis et vos expériences avec ce type d'appareils. Faites moi savoir les qualités et les défauts de ceux que vous avez utilisés

Merci.


Dernière édition par Renaud Garnier le Dim 12 Jan 2014 - 18:36, édité 3 fois

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Lun 18 Jan 2010 - 17:09

J'ai finalement opté pour le lot émetteur/réception de chez USITT. Ils sont en ma possession ainsi que la carte DMXIS. Je devrai m'en servir courant Février. Je vous tiens au courant de mon expérience...

A suivre.

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Ven 22 Jan 2010 - 19:32



En attendant de pourvoir vous faire part de cette expérience, je voulais juste signaler un autre produit que j'ai découvert en visitant des sites de DMX WIFI :

http://www.synthe-fx.com/products/luminair

Une application iphone qui pilote le DMX en WIFI. En l'associant avec les cartes Ethernet/DMX de chez ENTTEC (encore) et un routeur du genre Airport Express, vous pouvez avoir votre console dans la poche.

Lorsque j'aurais pu tester mon DMXis en wifi, je pense que je l'associerai avec un tablet PC Archos 9, histoire de me passer du clavier pour cette utilisation et ainsi piloter mes 512 voies en tactile.

A suivre ....



Bilan :

DMXIS = 190 €
2 émetteur/récepteur USITT = 380 €
Archos 9 = 500 €

TOTAL = 1070 € pour une console virtuelle tactile 512 voies WIFI, évolutive et autonome (l'ensemble est alimenté par la batterie de l'archos)

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Lun 1 Mar 2010 - 9:19

J'ai enfin pu essayer le système sur un plateau. C'est un vrai bonheur. Réaction du wifi extrêmement plus rapide que ce à quoi je m'attendais... Il est en fait tout à fait imaginable de faire des changements live avec ce petit lot d'émetteur/récepteur WIFI.

La promenade sur un plateau divisé en 5 pièces avec le chef op et la console toujours sous la main est un régal de simplicité et une mémorable expérience utilisateur. Il faut un peu se trainer la carte DMXIS et le transmetteur WiFi au cul du macBook, mais en utilisant l'iPhone ou le nouvel Ipad comme une remote du macbook resté au chaud en régie , ça devrait être parfait

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Joachim Imbard le Sam 20 Mar 2010 - 15:48

Renaud Garnier a écrit:J'ai enfin pu essayer le système sur un plateau. C'est un vrai bonheur.

Est-ce que tu pourrait préciser avec quelles sources tu as essayé. As-tu avait notamment essayé avec les sources déjà en Wi-Fi comme les T5 de chez Softlight ?

Joachim Imbard
" Petit stagiaire " du FORUM


Nombre de messages : 1
Age : 31
Localisation : Paris
Emploi : Electricien
Date d'inscription : 04/03/2007

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Jeu 25 Mar 2010 - 12:29

Non, je n'ai pas utilisé de source wifi de chez softlight. Je me suis servi de 17 lucioles, 6 pars et de lampes domestiques en déco. Il me semble que le système wifi de softlight équipe chaque projecteur directement en wifi, ce qui est moins praticable en tungstène à cause du dimmer embarqué qui buzzerait. Mon récepteur wifi était collé au bloc grada 3X12 dans la cave du décor.

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Sam 3 Juil 2010 - 14:26

Deux petites videos de control DMX sur iphone/ipad en utilisant TouchOSC qui s'allie à merveille avec DMXis... et permet l'avantage du multitouch sur 5 canaux indépendants... ce que la souris ne permettait pas.


_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Lun 30 Aoû 2010 - 12:11

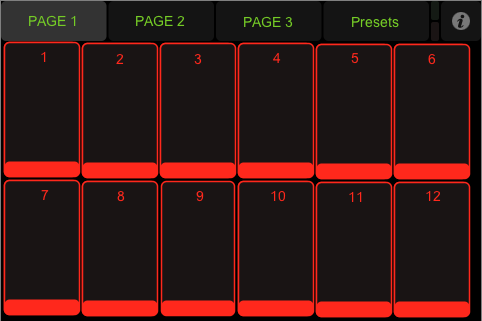

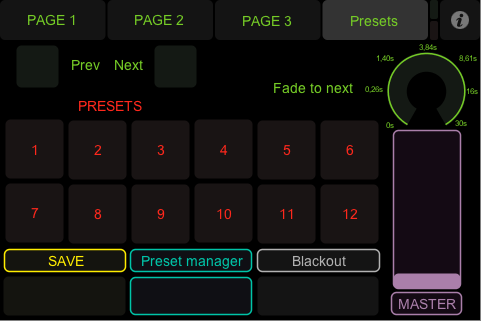

Voici 2 exemples des pages que j'ai crées sur TouchOSC qui me permettent de contrôler via iphone/ipod touch/ipad les commandes de DMXIS :





Le protocole est le suivant :

Un iphone avec l'appli TouchOSC synchronisé avec l'ordi qui fait tourner OSC
Le logiciel Osculator qui transforme les données reçues en signal MIDI par patch
Le Logiciel DMXIS qui reçoit le MIDI assigné pour chaque fader.
La carte DMXIS qui transpose le signal numérique en DMX vers les gradateurs.

Résultat : Une console personnalisable dans la poche avec les 512 canaux...

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Sam 23 Juin 2012 - 13:12

Suite aux dernières mise à jour de DMXIS autorisant l'option de masking channel, et à la création par Hexler du logiciel Bridge permettant d'enlever l'étape OSculator qui transformait le codage TouchOSC en MIDI... Il est maintenant possible de sauter des étapes dans le protocole de pilotage en utilisant directement TouchOSC en MIDI et communiquer avec DMXIS sans interface supplémentaire. Ainsi à moindre frais, et en utilisant l'option de masking Channel de DMXIS, une console virtuelle entièrement personnalisable peut être créée.
Voici une superbe démonstration de TouchOSC / DMXIS par TheSolution pour une config live.


_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Nicolas Maupin le Sam 11 Jan 2014 - 18:17

Bonjour,

Je suis en prépa pour un tournage où je souhaite pouvoir gérer mon plan de feu via mon iphone avec DMXis.

Je galère un peu dans la transmission de données entre mon iphone et mon macbook.
J'ai installé TouchOSC sur le tel, j'ai le programme Pd-extender sur l'ordi, les deux se parle sans problemes. Mon souci est au niveau de la transmission entre Pd-extender et DMXis.
J'ai lancé l'appli TouchOSC Bridge. Dans les préférences de DMXis, dans Audio/Midi setting - MIDI Hardware, touchOSC Bridge apparait, mais il n'y a aucune interaction entre TouchOsc sur l'Iphone et DMXis sur l'ordi.

J'ai du louper une étape où mal paramétré un truc, mais je sais pas quoi.
Si quelqu'un peux m'expliquer où je me plante, ca serai cool

Merci d'avance.
Nico
avatar
Nicolas Maupin
" Runner " du forum


Nombre de messages : 25
Date d'inscription : 01/11/2006

http://equipe-electro.blogspot.com/

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Sam 11 Jan 2014 - 23:04

Salut nicolas,

Depuis 10 mois je suis passé à luminair pour supprimer mon MacBook du plateau, du coup je vais parler de mémoire, mais ça n'est pas très compliqué normalement.

Je ne sais pas ce qu'est pd extender, mais dans les versions 2013 de touchOSC et DMXIS, tu n'as besoin de rien d'autre.
TouchOSC bridge doit être activé
Quand tu as créé tes faders avec touch OSC editor, tu dois faire bien gaffe aux canaux utilisés, je sais que j'ai souvent zappé de paramétrer les canaux MIDI depuis touchOSC editor en me rajoutant des potars à la volée sur le plateau... Si tu es sûr de tes parametrages , normalement en faisant un "learn MIDI" sur le fader dans DMXIS tu n'as qu'à bouger un fader sur ton iphone pour qu'ils se synchronisent.
Tu n'as pas besoin d'intermédiaire entre les touchOSC et DMXIS, ce qui n'as pas toujours été le cas... En 2010, j'utilisais des convertisseurs OSC/MIDI, ce qui permettait de faire des patchs travaillés, est ce l'intérêt de pd extender ?

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Sam 11 Jan 2014 - 23:05

As tu mon numéro de tel ? Si tu galères trop je peux te filer un coup, de main.

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Nicolas Maupin le Dim 12 Jan 2014 - 16:05

Salut Renaud

Merci pour ta réponse. Je m'étais effectivement planté dans les paramètre des canaux MIDI dans TouchOSC editor.
J'ai remédié a ca, et du coup, DMXis  comprends ce que lui dit TouscOSC. Ca marche quoi.

Pd-extender est un petit programme qui permet a l'ordi de recevoir les signaux de l'iphone... mais c'est pas utile pour le coup. Je m'étais compliqué la tàche, pour rien.


Je vais pouvoir tester tout ca maintenant en tournage. C'est cool.

Avec Luminair, tu peux te passer de l'ordi du coup? Comment l'iphone communique avec ton boitier DMX alors?

Nico
avatar
Nicolas Maupin
" Runner " du forum


Nombre de messages : 25
Date d'inscription : 01/11/2006

http://equipe-electro.blogspot.com/

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Dim 12 Jan 2014 - 17:31

C'est bien ce qu'il me semblait pour les réglages, cool que ça marche.

Pour communiquer avec le DMX depuis un iphone/ipad, il faut un Airport express  qui génère un réseau wifi sur lequel on se connecte. Luminair envoie un signal au routeur via le wifi selon le protocole Art-net, le signal ressort donc de cet échange sur la prise ethernet de l'Airport express.

Ensuite il faut convertir le signal Art-net en DMX512, le boitier ENTTEC ODE (Open Dmx Ethernet) convient parfaitement à cette tâche, de là, le signal ressort en DMX 512 pin 5  et peut être traité comme tel.

J'y ajoute un émetteur DMX HF longue portée et je me libère de câblage supplémentaire. Sur un dimmer 2k qui doit se trouver dans une zone peu accessible mais avec un prise à proximité, cela devient très pratique pour éviter de tirer un câble DMX et un câble 16A depuis un Grada.

L'ensemble tient donc dans une valisette ou un boitier de dérivation de 30cmx20cm. Il n'y a qu'à l'alimenter, brancher le câble DMX et lancer l'appli. Depuis les dernières versions de luminair, une sauvegarde icloud permet de sécuriser les données, ainsi en ayant un ipad/iPod/iphone de secours, on récupère depuis icloud les réglages de la console, ce qui permet de la remplacer en moins de 5 mn.

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas

Re: WIFI DMX & consoles virtuelles

Message par Renaud Garnier le Dim 12 Jan 2014 - 18:04



Une petite vidéo sur le fonctionnement hardware permettant de récupérer le signal wifi art-net de l'iPad pour en faire du DMX512.

À l'époque il n'existait que luminair, aujourd'hui plusieurs application fonctionnent sur le même principe à moindre coût. Alcorn McBride Propose le Lightingpad au mode de fonctionnement proche de DMXIS.

_________________
mon IMDB
avatar
Renaud Garnier
" Vieux chef " du FORUM


Nombre de messages : 410
Age : 38
Localisation : Paris
Emploi : Chef électro
Date d'inscription : 20/10/2006

Revenir en haut Aller en bas
